Strukturovaná kabeláž a kabeláž pro datová centra

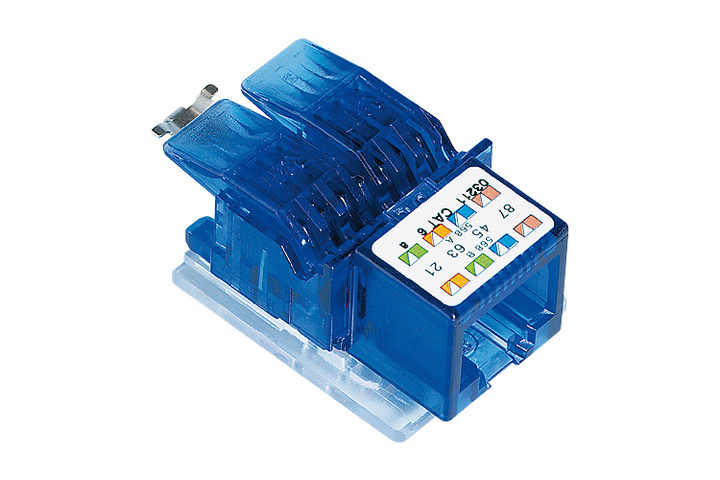

R&M, UTP propojovací modul 1xRJ45/u, Cat.6
| Kód: | R302373 |
- R&M propojovací modul Cat. 6, nestíněný
- maximální spolehlivost díky speciální kontaktní konstrukce bez vnitřních přestupních bodů
| Cena: | dostupná po přihlášení | ||
| Dostupnost: | Brno |
Praha |
u vás: do 2 pracovních dní |
| Množství: | ks |
|
|
- R&M propojovací modul Cat. 6
- maximální spolehlivost díky speciální kontaktní konstrukce bez vnitřních přestupních bodů
Standardy
- UL Listed
- EN 50173-1: May 2011
- IEC 60603-7: Electrical Characteristics of the Telecommunication Outlets
- ISO/IEC 11801 ed. 2.2: June 2011
Obsah balení:
- RJ45 Cat. 6 propojovací modul, nestíněný
- Montážní deska
- Prachová krytka
- Kabelová svorka
- instalační manuál
KÓD: R302373
Technická specifikace
| R&M, Moduly | |
| Třída ochrany IP | IP 20 |
| PoE | Ano |
| Třída konektoru | Connection module |
| Stínění | Nestíněný |
| Typ konektoru | RJ45 |
| Kategorie | Cat. 6 |
| Držák pro konektor / modul | Montážní deska |
| Schéma zapojení | TIA-568A / TIA-568B |
| Póly | 8 |
| Výška | 17 mm |
| Šířka | 21.5 mm |
| Hloubka | 41 mm |
| Barva | světlá šedá |
Ke stažení
Originální text
Connection Module Cat. 6, 1xRJ45/u
Scope of supply
- RJ45 Cat. 6 connection module, unshielded
- Mounting plate
- Dust cover
- Cable tie
- Installation instructions
- As part of a Real10 Cat. 6 channel, the Real10 connection module exceeds the minimum requirements of the IEEE 802.3™ Section Four standard on 10GBASE-T performance, as well as the requirements for Class EA performance acc. to ISO/IEC 11801 ed. 2.2, June 2011 and Cat. 6A performance according to TIA 568-C.2
- Exceeds Cat.6 specifications acc. to ISO/IEC 11801, EN 50173 and TIA 568-C in the entire admissible range
- Maximum reliability through special contact design without internal transfer points
- Capacitive and inductive compensation
- Delta, GHMT and 3P certified
Standards
- UL Listed
- EN 50173-1: May 2011
- IEC 60603-7: Electrical Characteristics of the Telecommunication Outlets
- ISO/IEC 11801 ed. 2.2: June 2011
General Data
| Description [Unit] | Value/Value range |
|---|---|
| Connector class | connection module |
| Connector type (A) | RJ45 |
| Category connector (A) | Cat. 6 |
| Shielding connector (A) | No |
| Holder for connector / module | Mounting plate |
| Color | blue |
| Wiring diagram | TIA-568A / TIA-568B |
| Poles | 8 |
| Dimensions | 17 x 21.5 x 41 mm |
| Material | plastic: PC, UL 94 V-0 |
RJ45-Anschlussmodul der Kategorie 6, für den Aufbau von Übertragungskanälen der Klasse E mit bis zu 4 Steckverbindungen, erfüllt die Kategorie 6 Anforderungen der Normen, ISO/IEC 11801 Ausgabe 2.2, Juni 2011, EN 50173-1, Mai 2011 (DIN EN 50173-1) sowie TIA 568-C, de-embedded-getestet nach IEC 60603-7-4, interoperabel und rückwärtskompatibel zu Kategorie 5e und Kategorie 5.
Geeignet für 10GBASE-T Applikationen gemäss IEEE 802.3™ Section Four bis 500 MHz und 55 m.
Geprüft im Rahmen der R&M-Fertigungskontrolle mit 100%-Stückprüfung.
Kompatibel mit RJ-Normsteckern (RJ11, RJ12, RJ45), platinen- und werkzeugfreier Easy-Lock-Anschluss von Installationskabeln AWG 24 - 22 (0.5 mm - 0.65 mm) und flexiblen Kabeln AWG 26/7 - AWG 22/7. Anschluss paarparallel ohne Auskreuzen der Paare gem. TIA 568-A/B, goldbeschichtete Bronzekontakte für >1000 Steckzyklen, IDC-Kontakte mit Einzeldrahtzugentlastung sowie >20 Aufschaltzyklen, Übergangswiderstand 1000 Veff. PoE und PoE+ kompatibel gemäss Norm IEC 60512-99-001. Mit integrierter Kabelzugentlastung, einschliesslich Staubschutzkappe.
Material: Halogenfrei und schwermetallfrei nach EU-Richtlinen RoHS 2.
Anschlussmodul Kat. 6, ungeschirmt mit Staubschutzkappe, Trägerplatte, Kabelbinder und Montageanleitung.
