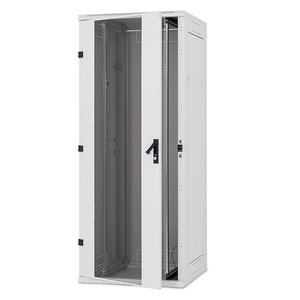

RTA - nosnost 1200/1500 kg

Svařovaný skelet rozvaděče s odnímatelnými bočnicemi a zadním krytem, IP 20, nosnost 1200/1500 kg



  • 19“ stojanový rozvaděč s krytím IP20
  • Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm)
  • Dovolené zatížení jednotlivých dveří je max. 20 kg.
  • Na spodní části rozvaděče je umístěn šroub M8 pro připojení zemnícího vodiče.
  • Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.

Svařovaný skelet rozvaděče s odnímatelnými bočnicemi a zadním krytem, IP 20, nosnost 1200/1500 kg



  • 19“ stojanový rozvaděč s krytím IP20
  • Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm)
  • Dovolené zatížení jednotlivých dveří je max. 20 kg.
  • Na spodní části rozvaděče je umístěn šroub M8 pro připojení zemnícího vodiče.
  • Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.



Zesílený skelet

Ocelový plech 1,3 mm.



Čtyřbodové uchycení posuvné ližiny

Ocelový plech 2,5 mm.



Kliky triton

Výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou. Patent: PUV 2013-27443.



Rozšířené stojiny skeletu

Umožňují montáž příslušenství - vyvazovací a rozvodné panely.



Perforované stojiny

Otvory v celé výšce stojin odpovídají unitové roztěči vertikálních lišt.



Laserové značení vertikálních lišt

Ocelový plech 2 mm.



Hlavní zemnící bod M8



Nasazovací panty

Standardní dveřní panty je možno nahradit nasazovacími.



Pospojení

Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy.



Vylamovací záslepky



Lemová hrana

Příbalem 1 m.



Rozvaděče šíře 800 mm

15 - 47 unitů



Flex frame

Systém umožňuje u šířky 800 mm instalaci posuvných lišt v rozponu 19“, 21“ a 23“.

Volitelné příslušenství

RAC-VP-D5x-X1

Horizontální vyvazovací panel

RAX-VP-Vxx-X2

Vertikální vyvazovací panel

Rozvodné panely

Možnost instalace PDU do stojin rozvaděče pomocí držáku (volitelné příslušenství).

Navýšení nosnosti z 1200 kg na 1500 kg



Zesilující prvek vertikálních lišt RAX-VR-Txx-X2

Uzavřený profil z materiálu tloušťky 1,5 mm (4 ks). Zvýší nosnost rozvaděče až na 1500 kg.

Doporučená vyztužující sada RAX-VR-Txx-Yx

Pro rozvaděče šíře 800 mm. Její montáž stabilizuje rozvaděč a zárověň umožňuje vertikální vyvázání kabeláže.



Příbaly:

Klíč - odnímatelné kryty 2x
Klíč - přední dveře 2x
Plovoucí matice M6 16x
Protiprachová záslepka 1x
Lemová hrana 1 m
Rektifikační šroub/noha
pro rozvaděč
4x
Matice M10 4x
