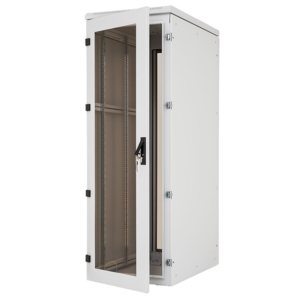

RIE - rozvaděč RIE s krytím IP 54

Svařovaný rozvaděč s odnímatelnými kryty, připravený pro instalaci samostatných klimatizačních jednotek, IP54, nosnost 400 kg.



  • 19“ stojanový rozvaděč s krytím IP 54
  • Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).
  • Dovolené zatížení jednotlivých dveří je max. 20 kg.
  • Minimální tloušťka povrchové úpravy je 65 μm.
  • Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.
  • Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.
  • Kabelové vstupy umístěné v horní a ve spodní části rozvaděče jsou zajištěny demontovatelnými záslepkami.

Svařovaný rozvaděč s odnímatelnými kryty, připravený pro instalaci samostatných klimatizačních jednotek, IP54, nosnost 400 kg.



  • 19“ stojanový rozvaděč s krytím IP 20
  • Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).
  • Dovolené zatížení jednotlivých dveří je max. 20 kg.
  • Minimální tloušťka povrchové úpravy je 65 μm.
  • Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.
  • Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.
  • Kabelové vstupy umístěné v horní a ve spodní části rozvaděče jsou zajištěny demontovatelnými záslepkami.



Kabelové vstupy

Kabelový vstup v horní a spodní části o rozměrech 300 x 100 mm je utěsněný záslepkou. V příbalu rozvaděče je jedna vícenásobná kabelová průchodka s vysokým krytím.



Stropní záslepka

Velkoplošná stropní záslepka umožňuje montáž klimatizační jednotky s orientací proudění vzduchu přesně podle potřeby instalovaného zařízení.
Instalací klimatizace klesá IP krytí celé sestavy na IP20. Více informací viz. Aktivní chlazení.



IP54

Rozvaděče řady RIE s vyšším krytím jsou určeny pro ochranu zařízení zejména před škodlivými účinky vody a prachu. Perforace střechy je pouze designová a nijak nesnižuje těsnost rozvaděče. Boční kryty jsou ke skeletu uchyceny šrouby a stejně jako dveře jsou opatřeny pěnovým těsněním. V krytech jsou otvory umožňující spojování rozvaděčů do sestav.



Vícebodový zamykací systém

Zámek s posuvným zamykacím systémem zaručuje dokonalé utěsnění dveří proti skeletu rozvaděče. Systém je kompatibilní s klikami a zámky předních světových výrobců včetně elektronických a kódových.



Nastavitelné vertikální lišty

Dva páry plynule nastavitelných 19“ vertikálních lišt jsou u rozvaděčů hlubších než 800 mm doplněny třetím párem středových lišt.



Těsnění, pospojení

Pro lepení skel a nanášení pěnového těsnění používáme 3D robotické stanoviště. Všechny oddělitelné části rozvaděče jsou vzájemně pospojeny. Bod pro připojení pospojení M8 je u zadní stěny. Značky pro nastavení vertikálních lišt na posuvných ližinách usnadní instalaci.



Příbaly:

Klíč - odnímatelné kryty

2x

Klíč - přední dveře

2x

Plovoucí matice M6

16x

Šroub M6x10

16x

Plastová podložka
vylamovací záslepce

16x

Rektifikační šroub/noha
pro rozvaděč

4x

Matice M10

4x

RAX-PB-X01-X1

1x


Materiál:

Bezpečnostní kalené sklo tl. 4 mm
Ocelový plech
