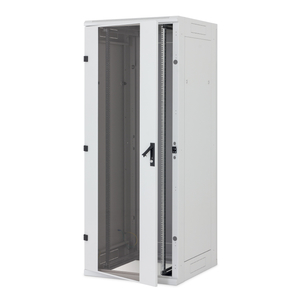

RYA - rozebiratelný rozvaděč, nosnost 1200/1500 kg

Sestavený rozvaděč jednoduše rozložitelný, IP20, nosnost 1200/1500 kg.



  • 19“ stojanový rozvaděč s krytím IP 20
  • Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).
  • Dovolené zatížení jednotlivých dveří je max. 20 kg.
  • Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.
  • Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.
  • Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.

Sestavený rozvaděč jednoduše rozložitelný, IP20, nosnost 1200/1500 kg.



  • 19“ stojanový rozvaděč s krytím IP 20
  • Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).
  • Dovolené zatížení jednotlivých dveří je max. 20 kg.
  • Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.
  • Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.
  • Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.

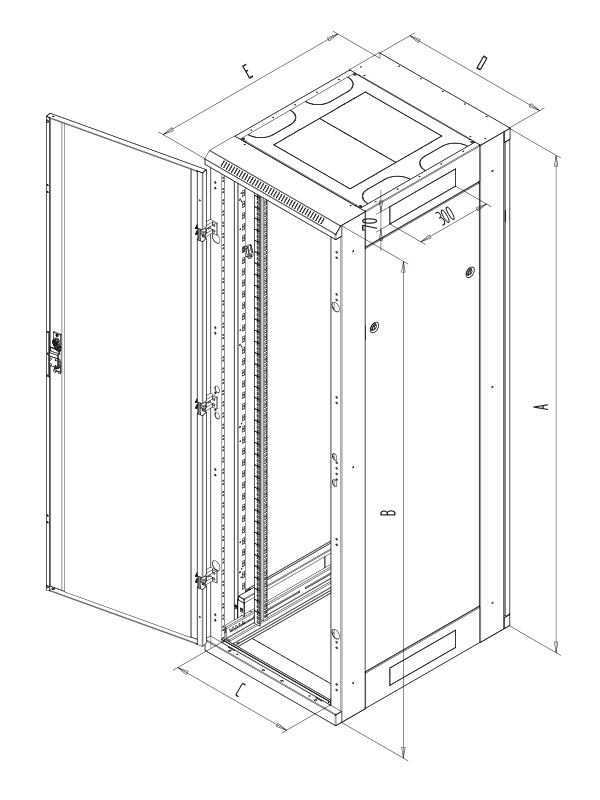

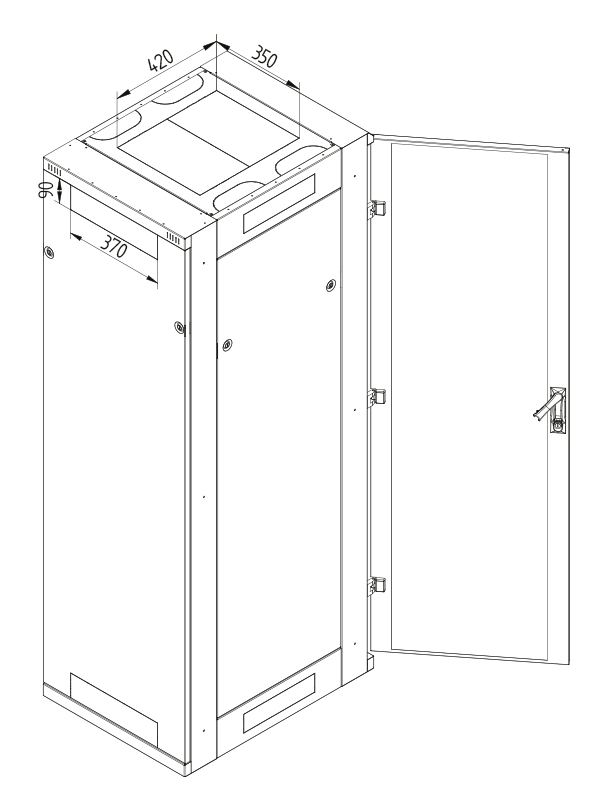

Montáž skeletu

tvářecími prvky a šrouby. Ocelový plech 1,3 mm.



Kliky triton

Výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou. Patent: PUV 2013-27443.



Rozšířené stojiny skeletu

Umožňují montáž příslušenství - vyvazovací a rozvodné panely.



Lemová hrana

Příbalem 1m.



Perforované stojiny

Otvory v celé výšce stojin odpovídají unitové roztěči vertikálních lišt.



Laserové značení vertikálních lišt

Ocelový plech 2 mm.



Flex frame

Čtyřbodové uchycení umožňuje u rozvaděče šířky 800 mm instalaci posuvných lišt v rozponu 19“, 21“ a 23“. Ocelový plech 2,5 mm.



Pospojení

Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy.



Vylamovací záslepky

na bočních hranách střešního krytu



Hlavní zemnící bod M8





Instalace kabelů

montáž bez protahování kabelů





Volitelné příslušenství



RAx-ZP-Yxx-X1

Spodní záslepka



RAC-VP-D5x-X1

Horizontální vyvazovací panel



RAX-VP-Vxx-X2

Vertikální vvazovací panel



Rozvodné panely

integrovaný držák PDU v každém rohu (v kombinaci s volitelným příslušenstvím)





Navýšení nosnosti z 1200 kg na 1500 kg



Zesilující prvek vertikálních lišt RAX-VR-Txx-X2

Uzavřený progil z materiálu tloušťky 1,5 mm (4 ks). Zvýší nosnost rozvaděče šíře 800 mm až na 1500 kg.



Příbaly:

Klíč - odnímatelné kryty

2x

Klíč - přední dveře

2x

Plovoucí matice M6

16x

Protiprachová záslepka

1x

Lemová hrana

1m

Rektifikační šroub/noha
pro rozvaděč

4x

Matice M10

4x


Materiál:

Bezpečnostní
kalené sklo tl. 4 mm
Ocelový plech
