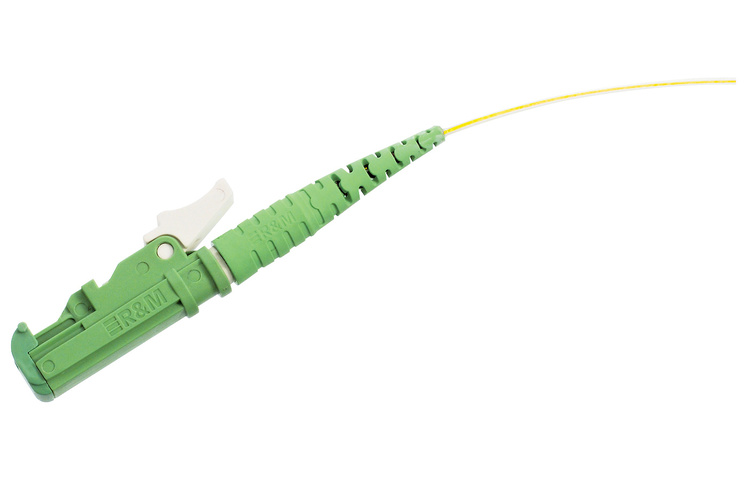

R&M, Pigtail E-2000™ APC, green/white, G.652.D yellow, B/1, 2.5 m

Kód: R802918
  • Integrovaná pružinová závěrka pro ochranu proti prachu a poškrábání
  • Uzamykací typ s blokovaným zasunutím
Cena: dostupná po přihlášení
Dostupnost: Brno

Praha

na vyžádání
Množství:  ks
  • Integrovaná pružinová závěrka pro ochranu proti prachu a poškrábání
  • Uzamykací typ s blokovaným zasunutím
  • Vstřikované těleso PBT, UL 94 V-0 (index hořlavosti)



Obsah balení:

  • Polotěsná ochrana (semi-tight buffer) Ø 0,9 mm jedna strana vybavená konektorem E-2000 ™



Standardy

  • Konektor E-2000 ™ (LSH) podle Podle IEC 61754-15 a EN 186270

Technická specifikace

R&M, Pigtaily
Třída kabelu pigtail
Třída konektoru konektor
Typ konektoru E-2000
Třída ochrany IP IP20
Zabroušení APC 8°
Útlum IL B
Útlum odrazu RL 1
Barva konektoru zelená, bílá
Třída kabelu G.652.D (OS1, OS2)
Plášť kabelu LSZH
Celkový průměr kabelu Ø 0.9 mm
Typ drátu polotěsná ochrana, suchá
Průměr vlákna E9 / 125 µm
Typ vlákna singlemode (SM)
Barva polotuhá ochrana, žlutá

Originální text

Integrated spring-loaded shutter for dust and scratching protection. Locking type latched push-pull. Injection-molded PBT housing, UL 94 V-0 (flammability index).





Scope of supply

  • Semi-tight buffer Ø 0.9 mm one side fitted with E-2000™ connector

Standards



  • E-2000™ (LSH) connector acc. to IEC 61754-15 and EN 186270



General Data

Description [Unit] Value/Value range
Cable class pigtail
Connector class connector
Number of connectors (A) 1
Connector type (A) E-2000™
Protection class IP (A) IP 20
Polishing plug (A) APC 8°
Attenuation grade IL (A) B
Return loss grade RL (A) 1
Connector color (A) green
Lever- / frame-coding (A) Color
Lever color (A) white
Fiber class G.652.D (OS1, OS2)
Cable jacket material LSZH
Cable overall diameter Ø 0.9 mm
Wire type semi-tight buffer, dry
Fiber diameter E9 / 125 µm
Fiber type singlemode (SM)
Color semi-tight buffer, yellow
Cable length [m] 2.5



Pigtail with semi-tight buffer PA/PBT, Ø 0.9 mm, yellow, singlemode G652.D 9/125 µm (OS1, OS2), length 2.5 m. Fitted with one E-2000™ (LSH) connector in accordance with IEC 61754-15 and EN 186270. Zirconia (ceramic) ferrule with an angled polish APC 8° endface geometry, connectors tuned in accordance with IEC 61755-3-2 and qualified in acc. with IEC 61753-1 for category U (uncontrolled environment) and category E (extreme environment). Green connector housing (singlemode) and white lever, material PBT / UL 94 V-0, green strain relief, material TPE / UL 94 V-0 and silver-colored metal dust shutter.

Optical specifications (random mated):

Performance acc. to IEC 61753-1 (Table A.12):

  • Insertion loss (IL) Grade B for 97% of the tested specimen: ≤ 0.25 dB / typical ≤ 0.12 dB
  • Return loss (RL) Grade 1: ≥ 65 dB (typical ≥ 85 dB)

Mechanical specifications:

  • Mating cycles: delta IL < 0.2 dB after 1000 mating cycles
  • Pull-out force fiber pigtail: ≥ 5 N
